IC-7300の時計用電池を交換してみた

買って2年ほどで時計用の電池がダメになり半年以上そのままにしていたのですが
よくよく考えるとダメになった電池は放置しておくと液漏れでマズイことがあるのでもしかしたらと思い交換することにしました。

回路図と基板図を見て場所の特定をしておきました

実際に蓋を開けて基板を見たらバッチリ半田付けされていてしかも小さい
えー　なにコレ　なんでやねん
どうしてソケット式にしてくれなかったのかな？

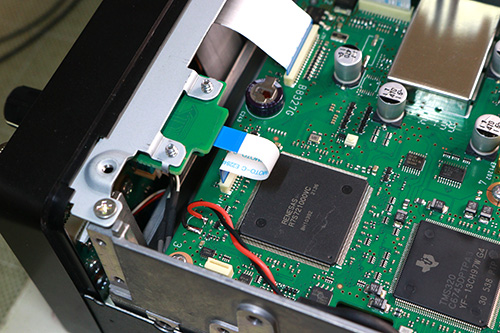

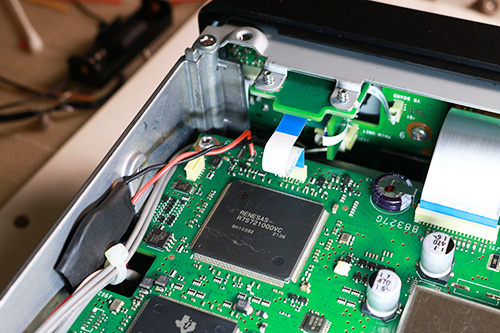

この電池の場所はIC-7300の底面カバーを外すと、正面のカードスロットの裏側辺りに位置していますから目視で簡単に見つかります

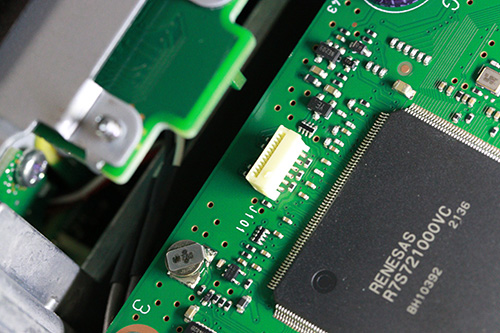

作業中にSDカードスロットへのフラットケーブルが邪魔なので取り外してから作業しました
交換自体は簡単なのでメーカーに依頼するほどのことは無いと思います。

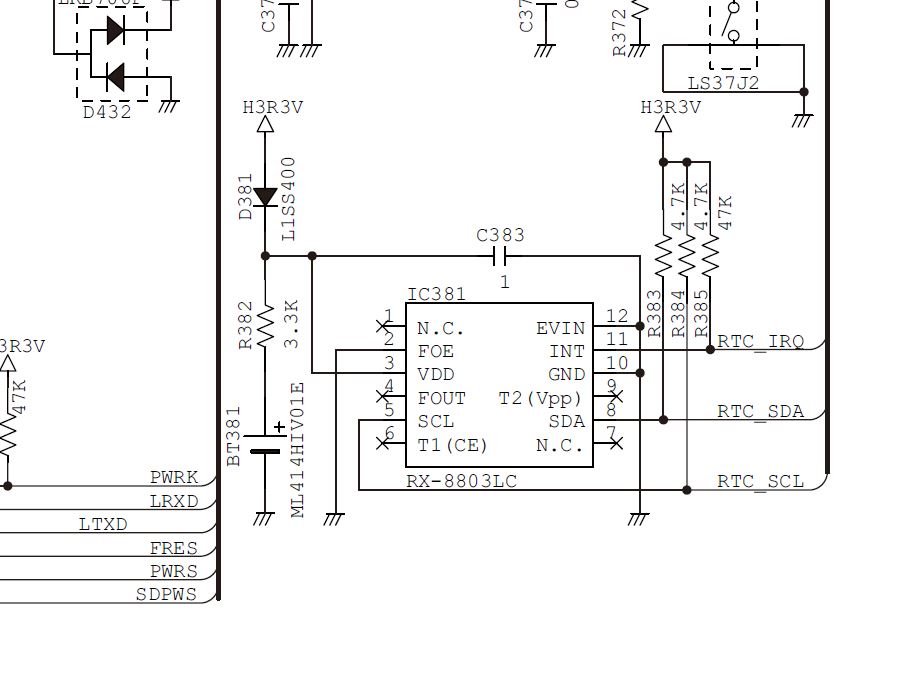

Main unit Bの回路図から切り出しです
BT381の部品番号が書いてあるのが電池です。

型番はML414H1V01Eとなっています。

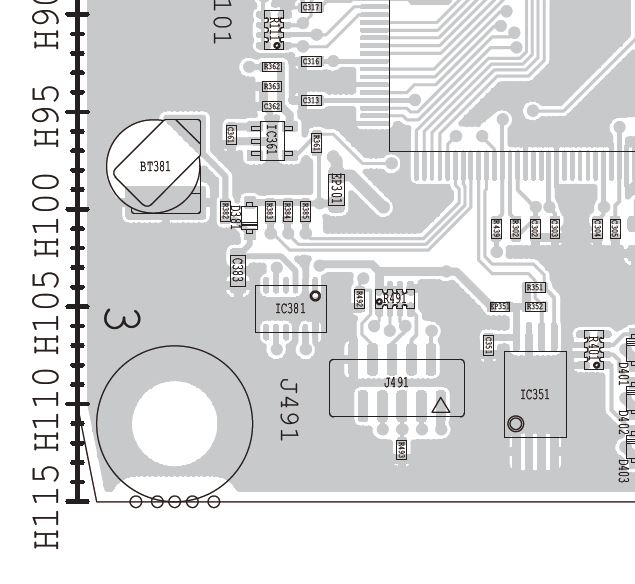

基板の配線図です、該当箇所のみですが、大きなICの近くにあります

RTCは　IC381　です

半田付けしてあるから10年くらいは使えるのかと思ったが
都合のいい思い込みだった。

いろいろと資料を見ると電池は充電式のリチウム電池のようです、しかも3.7Vではなくて3Vの二次電池が必要な事が分かりました
型番で言うとML414HシリーズでSEIKOの製品のようです
公称電圧3Vで1mAhの仕様と書かれています。

こんかい交換する電池はIC-7300のRTCのバックアップに使われています
エプソンのRX-8803LCが使われていてこれがRTCです、これのデータシートをみたら標準では3V動作で最低電圧は1.6Vとなっていて、バックアップだけなら消費電流は0.75μAのようです。

というわけでIC-7300の回路図で確認すると3Vの二次電池を探せばいいという事でamazonで探してみるといくつか見つかりましたが信頼性を優先してパナソニック製のML2020を選びました、これも端子形状で何種類かあるようですから自分で作業しやすいのを選べばいいです。

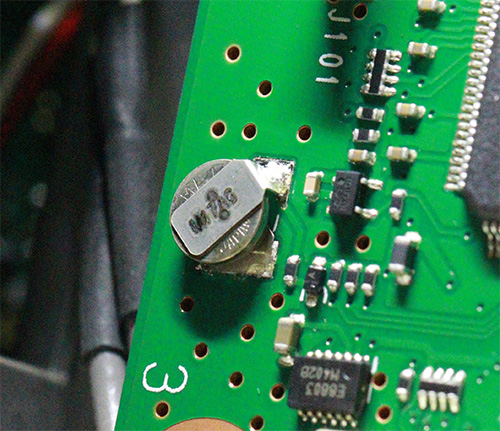

画像に向かって上側がプラスです
マイナス側はサーマルランドになっているので大容量の半田ごては必要ありません

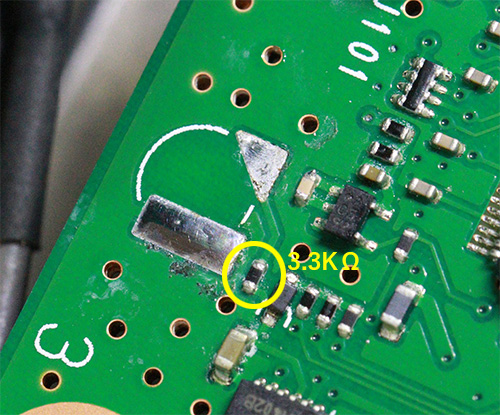

奇麗に基板を傷めないように取り外すには電池のプラス側の端子金具を精密ニッパーで丁寧に慎重に切断してからマイナス側の半田をコテで温めると簡単に外れます。
それからプラス側に残った金具を外すと奇麗に基板を傷めずに作業できます。
